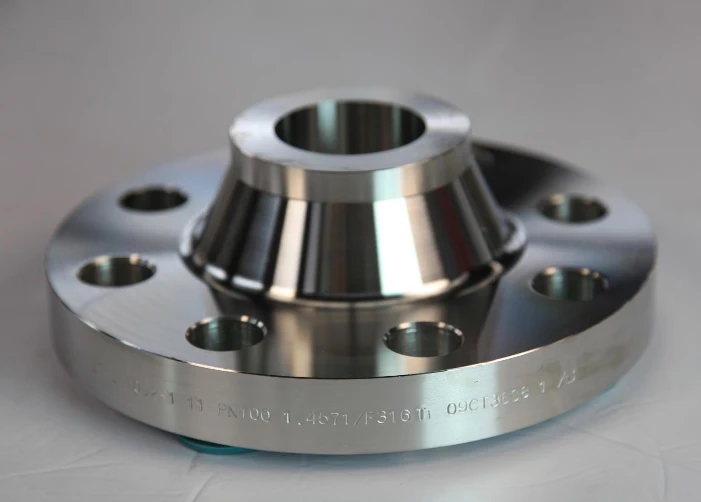

Varjena vratna prirobnica (WN prirobnica)je vrsta prirobnice z dolgim, zoženim vratom (pesto), ki sega od dna prirobnice. Vrat prirobnice zagotavlja ojačitev povezave in omogoča nemoten prehod s prirobnice na cev. Prirobnice z varjenim vratom so privarjene na cev, kar ustvarja močno in trajno povezavo. Običajno se uporabljajo v visokotlačnih in visokotemperaturnih cevovodnih sistemih, kjer sta zanesljivost in odpornost proti puščanju kritični.

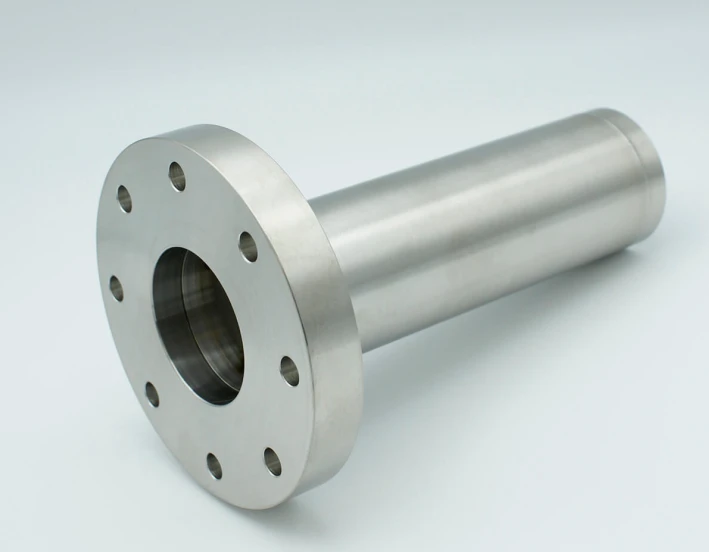

Po drugi strani,prirobnica z dolgim varjenim vratom (prirobnica LWN)je različica prirobnice z varjenim vratom s podaljšanim vratom (cev) v primerjavi s standardno prirobnico z varjenim vratom. Daljši vrat prirobnice z dolgim varjenim vratom nudi dodatno ojačitev in prilagodljivost pri zasnovi cevnega sistema. Prirobnice z dolgim varjenim vratom se pogosto uporabljajo v aplikacijah, kjer je potreben dodaten prostor za izolacijo, instrumente ali dostop do cevnega sistema. Običajno jih najdemo v toplotnih izmenjevalnikih, tlačnih posodah in reaktorjih, kjer je treba prirobnico pritrditi na štrleč ali vdolbljen konec cevi.
Skupne specifikacije:
ANSI/ASME B16.5: Ta standard zajema dimenzije, ocene tlaka in temperature, materiale in tolerance za prirobnice z varjenim vratom v velikostih NPS 1/2 do NPS 24.
ASME B16.47: Ta standard vključuje dve seriji – serijo A (MSS SP-44) in serijo B (API 605) – ki zajema prirobnice z varjenim vratom in slepe prirobnice velikega premera. Prirobnice serije A so težje in imajo večji premer kroga vijakov v primerjavi s prirobnicami serije B.
Prirobnice z varjenim vratom in prirobnice z dolgim varjenim vratom sta obe vrsti prirobnic, ki se pogosto uporabljata v cevovodnih sistemih, vendar imata jasne razlike v svoji zasnovi, uporabi in uporabi. Tukaj je podrobna primerjava:
Varjene vratne prirobnice:
1. Oblikovanje:
- Prirobnice z varjenim vratom imajo dolgo zoženo pesto, ki zagotavlja ojačitev prirobnice in olajša gladek prehod s cevi na prirobnico.
2. Uporaba:
- Prirobnice z varjenim vratom se običajno uporabljajo pri visokotlačnih in visokotemperaturnih aplikacijah, kjer bo prirobnica izpostavljena znatnim obremenitvam in napetostim.
3. Varjenje:
- Te prirobnice so privarjene na cev, kar zagotavlja močno in trajno povezavo. Varjenje zagotavlja neprepustno tesnjenje in povečuje strukturno celovitost spoja.
4. Poravnava:
- Prirobnice z varjenim vratom zaradi svoje zasnove zagotavljajo pravilno poravnavo lukenj za vijake, kar poenostavi namestitev in zmanjša tveganje neusklajenosti med montažo.
5. Stopnja tlaka:
- Prirobnice z varjenim vratom so na voljo v različnih stopnjah tlaka in velikosti za prilagoditev različnim zahtevam cevnega sistema.
Prirobnice z dolgim varjenim vratom:
1. Oblikovanje:
- Prirobnice z dolgim varjenim vratom imajo podaljšan vrat ali cev, kar zagotavlja dodatno ojačitev in omogoča lažje varjenje na cev. Dolžina vratu je običajno daljša v primerjavi s standardnimi prirobnicami z varjenim vratom.
2. Uporaba:
- Prirobnice z dolgim varjenim vratom se običajno uporabljajo v aplikacijah, kjer je potrebna dodatna podpora, na primer v visokotlačnih, visokotemperaturnih ali korozivnih okoljih.
3. Varjenje:
- Podobno kot prirobnice z varjenim vratom so tudi prirobnice z dolgim varjenim vratom privarjene na cev. Podaljšan vrat zagotavlja večjo površino varjenja, kar poveča trdnost in celovitost spoja.
4. Prilagodljivost:
- Prirobnice z dolgim varjenim vratom nudijo večjo prilagodljivost v smislu poravnave in pozicioniranja v primerjavi s standardnimi prirobnicami z varjenim vratom. Uporabljajo se lahko v aplikacijah, kjer je treba cev dvigniti ali spustiti zaradi poravnave.
5. Specializirane aplikacije:
- Prirobnice z dolgim varjenim vratom se pogosto uporabljajo v specializiranih aplikacijah, kot so toplotni izmenjevalniki, tlačne posode in reaktorji, kjer bo prirobnico morda treba pritrditi na štrleč ali vdolbljen konec cevi.
Če povzamemo, medtem ko se prirobnice z varjenim vratom in prirobnice z dolgim varjenim vratom uporabljajo za visokotlačne aplikacije in imajo funkcijo varjenja na cev, prirobnice z dolgim varjenim vratom nudijo dodatno ojačitev in prilagodljivost, zaradi česar so primerne za specializirane aplikacije, ki zahtevajo dodatno podporo in natančnost poravnave.
