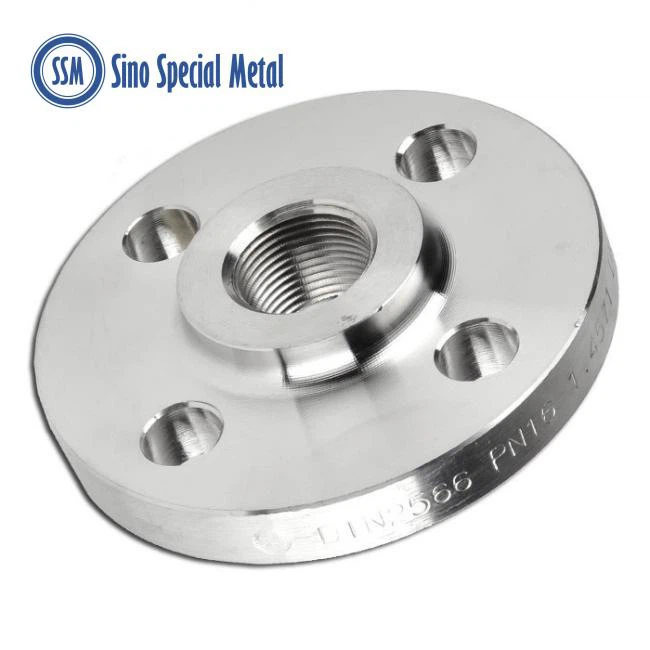

Zasnova prirobnice z navojem (imenovana tudi 'prirobnica z vijačenjem') uporablja vijačni navoj za povezavo prirobnice s cevjo. Moški navoj je vrezan na konec cevi, medtem ko je notranji navoj vrezan v izvrtino prirobnice; cev z moškim navojem se nato privije v prirobnico z notranjim navojem.
|
|
|
|
Podrobnosti navojne prirobnice: 1. navojna prirobnica; 2. nit; 3. cev ali priključek |
|
Čeprav je zasnova prirobnice z navojem na voljo v številnih velikostih in stopnjah tlaka, se v glavnem uporablja za cevne sisteme majhnih velikosti, tj. manj kot ali enako 4 palcem. Njegova uporaba je običajno omejena na nestrupene sisteme, nizkotlačne sisteme in nizkotemperaturne sisteme. Navojne prirobnice velikosti od ½ palca do 2- palca so veliko pogostejše kot velikosti 2 palca in več. Zaradi uporabe pri nižjem tlaku imajo navojne prirobnice samo ravne in dvignjene površine. Niso primerni za aplikacije pri visokih temperaturah, ker bi se popačila geometrija navoja, kar pogosto povzroči puščanje.
Glavna prednost navojnih prirobnic je, da jih je mogoče priključiti na cev brez potrebe po varjenju. Oblikovanje spojev brez varjenja je velika prednost in je bistvenega pomena na nekaterih lokacijah in v panogah, npr. na eksplozivnih območjih (območja z oznako Ex), kot so bencinske črpalke, obrati za heksan, skladišča z vnetljivimi tekočinami itd. Če varjenje ni potrebno, potencialni vir vžiga se odstrani. Druga prednost je hitrejša in lažja montaža in demontaža navojnega prirobničnega spoja kot varjenega prirobničnega spoja.
Navojne prirobnice niso primerne za cevi s tanko steno, saj je rezanje navoja na takšnih ceveh težko. V nekaterih primerih se lahko uporabi tesnilni zvar, da se poveča celovitost prirobnice in zmanjša verjetnost puščanja. Če dodate tesnilni zvar, boste povečali celovitost prirobnice, vendar bo spoj tudi težje sestaviti in razstaviti (ker je zvar trajni spoj).
Večina inženirskih skupin in združenj omejuje uporabo navojnih prirobnic na obseg velikosti od ½ do 4 palcev in tlačni razred 300 in manj. Ker se ne uporablja zvar, so navojne prirobnice bolj nagnjene k puščanju kot njihovi primerki z varjenimi spoji, tesnilo pa je dovzetno za poškodbe, če pride do neusklajenosti prirobnice. Zaradi teh razlogov so prirobnice z navojem slaba izbira za nevarne sisteme, kjer bi uhajanje lahko imelo katastrofalne posledice.
Tehnike nedestruktivnega testiranja (NDT).
Radiografijo je mogoče uporabiti za preverjanje korozije na površini prirobnice in tudi za vpetost/poravnavo navoja.
Standardi ASME
Zahteve za navojne prirobnične priključke se odražajo v standardih ASME B1.20.1 in ASME B31.3.
Standardna specifikacija za navojne prirobnice
|
Dimenzije |
ANSI B16.5, ANSI B16.47 serije A in B, MSS SP44, ASA, API-605, AWWA, risbe po meri |
|
Velikost |
1/2" (15 NB) do 48" (1200NB) |
|
Razred |
150 LBS, 300 LBS, 600 LBS, 900 LBS, 1500 LBS, 2500 LBS, standard DIN ND-6,10, 16, 25, 40 itd. |
|
DIN |
DIN2527, DIN2566, DIN2573, DIN2576, DIN2641, DIN2642, DIN2655, DIN2656, DIN2627, DIN2628, DIN2629, DIN 2631, DIN2632, DIN2633, DIN2634, DIN2635, DIN2636,DIN2 637, DIN2638, DIN2673 |
|
BS |
BS4504, BS4504, BS1560, BS10 |
|
Vrsta obraza prirobnice |
Ploščata stran (FF), dvignjena stran (RF), obročast sklep (RTJ) |
Material in stopnje navojnih prirobnic
|
Navojne prirobnice iz nerjavečega jekla |
ASTM A 182, A 240 F 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 317, 347, 347H, 904L |
|
Duplex in super duplex jeklene navojne prirobnice |
ASTM / ASME A/SA 182 F 44, F 45, F51, F 53, F 55, F 60, F 61 |
|
Navojne prirobnice iz ogljikovega jekla |
ASTM / ASME A/SA 105 ASTM / ASME A 350, ASTM A 181 LF 2 / A516 Gr.70 A36, A694 F42, F46, F52, F60, F65, F706 |
|
Nizkotemperaturne navojne prirobnice iz ogljikovega jekla |
ASTM A350, LF2, LF3 |
|
Navojne prirobnice iz legiranega jekla |
ASTM / ASME A/SA 182 & A 387 F1, F5, F9, F11, F12, F22, F91 |
|
Navojne prirobnice iz bakrenega jekla |
ASTM SB 61, SB62, SB151, SB152 UNS št. C 70600 (Cu-Ni 90/10), C 71500 (Cu-Ni 70/30), UNS št. C 10100, 10200, 10300, 10800, 12000, 12200 |
|
Navojne prirobnice iz nikljeve zlitine |
ASTM SB564, SB160, SB472, SB162 Nikelj 200 (UNS št. N02200), Nikelj 201 (UNS št. N02201), Monel 400 (UNS št. N04400), Monel 500 (UNS št. N05500), Inconel 800 (UNS št. N08800), Inconel 825 (UNS št. N08825), Inconel 600 (UNS št. N06600), Inconel 625 (UNS št. N06625), Inconel 601 (UNS št. N06601), Hastelloy C 276 (UNS št. N10276), zlitina 20 (UNS št. N08020) |
ASME B16.5 Razpoložljivi tipi prirobnic z dvignjenim navojem
|
Prirobnica z navojem |
Vijačne prirobnice |
|
ANSI B16.5 navojne prirobnice |
Mere navojne prirobnice |
|
ASME B16.5 Vijačne prirobnice |
ANSI B16.5 razred 150 navojne prirobnice |
|
Dobavitelji navojnih prirobnic iz nerjavečega jekla |
SS navojna prirobnica |
|
Prodajalec navojnih ploščatih prirobnic |
Izvoznik vijačnih prirobnic serije A in B ASME B16.47 |
|
ANSI B16.5 razred 150 Držalo z vijačno prirobnico |
Razdelilniki z navojnimi prirobnicami ANSI 150 |
|
Prirobnica z navojem iz ogljikovega jekla |
Proizvajalec visokokakovostnih vijačnih prirobnic |
|
Prirobnica z vijačenjem iz nerjavečega jekla ASTM A182 |
Dvostranska jeklena navojna prirobnica |
|
Super Duplex jeklena navojna kovana prirobnica |
Prirobnice za cevi z navojem iz bakra in niklja |
|
Vijačne prirobnice z visoko vsebnostjo nikljeve zlitine |
Prodajalec navojnih prirobnic iz Hastelloyja |
|
Vijačne prirobnice serije A in B iz titana ASME B16.47 |
Inconel navojne prirobnice |
ANSI B16.5 Uporaba navojnih prirobnic
Znano je, da navojne prirobnice ASME B16.5 zagotavljajo izjemno zmogljivost in so na splošno razvite za izpolnjevanje zahtev. Ponujamo široko paleto vijačnih prirobnic prek svetovne mreže podružnic za vzdrževanje zalog. Te navojne prirobnice se uporabljajo v različnih panogah, kot so:
Navojne prirobnice iz nerjavečega jekla se uporabljajo v naftovodih in plinovodih
Uporaba navojnih prirobnic v kemični industriji
Vijačne prirobnice iz legiranega jekla se uporabljajo v vodovodnih napeljavah
Prirobnice z ravnimi navoji se uporabljajo pri ogrevanju
Navojne cevne prirobnice se uporabljajo v sistemih za oskrbo z vodo
ANSI B16.5 Navojne kovane prirobnice se uporabljajo v elektrarnah
Prirobnice z navojnimi ploščami se uporabljajo v papirni in celulozni industriji
Navojna prirobnica se uporablja v aplikacijah za splošne namene
Jeklene navojne prirobnice se uporabljajo v proizvodni industriji
Uporaba navojnih prirobnic v živilskopredelovalni industriji
Navojne prirobnice se uporabljajo v konstrukcijskih ceveh
