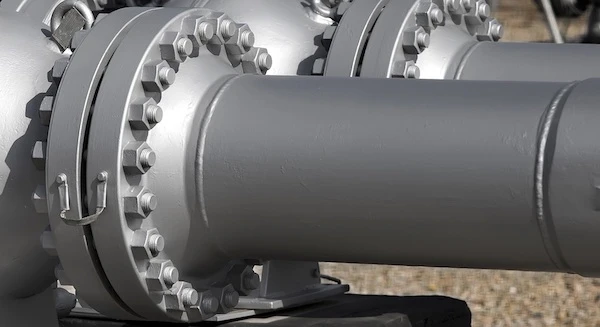

Kaj so cevne prirobnice?
Prirobnice Splošno
Prirobnice se uporabljajo za povezovanje cevi, ventilov, črpalk in druge opreme za izgradnjo cevovodnega sistema. Poleg tega olajša čiščenje, pregledovanje in prilagajanje. Običajno so prirobnice varjene ali privijačene. Dve prirobnici sta pritrjeni skupaj s tesnilom med njima, da se ustvari spoj s prirobnico.

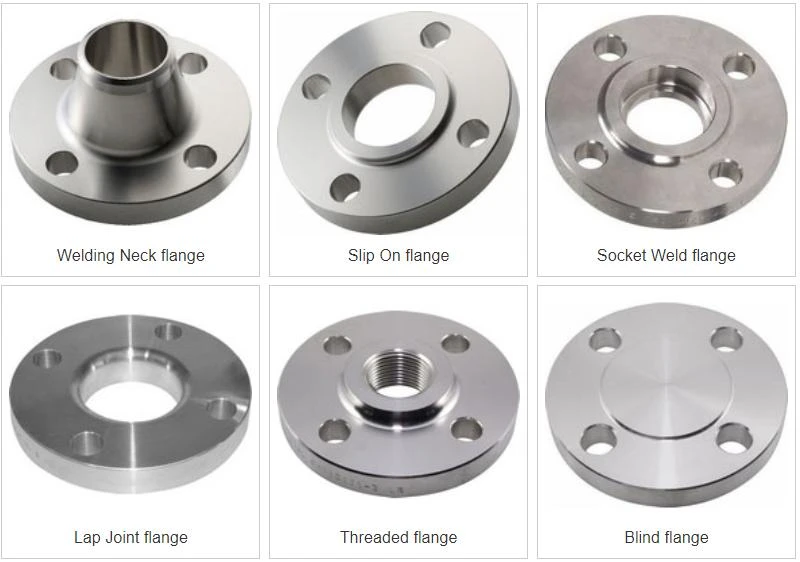

Najbolj uporabljene vrste prirobnic v naftni in kemični industriji so.
Vsi tipi razen prirobnice Lap Joint imajo dvignjeno stran prirobnice.
Komponente za prirobnice
Cevne prirobnice so izdelane iz različnih materialov, vključno z nerjavnim jeklom, litino, aluminijem, medenino, bronom in plastiko, vendar je najpogostejši material ogljikovo jeklo, ki je bilo kovano in strojno obdelano.
Poleg tega so za specializirane aplikacije prirobnice, kot so fitingi in cevi, pogosto notranje obložene s plastmi materialov popolnoma drugačne kakovosti kot same prirobnice.
V večini primerov se material prirobnice določi med izbiro cevi; prirobnice so običajno izdelane iz istega materiala kot cev.
Če ni navedeno drugače, so vse prirobnice, ki so zajete na tem spletnem mestu, v skladu s standardoma ASME in ASTM. ASME B16.5 obravnava dimenzije, tolerance dimenzij itd., medtem ko ASTM opisuje različne značilnosti materiala.
Meritve za prirobnice
Vsaka prirobnica ASME B16.5 ima nabor predpisanih dimenzij. Če se risar na Japonskem, pripravljavec dela v Kanadi ali monter cevi v Avstraliji sklicuje na prirobnico z varilnim vratom NPS 6, razred 150, seznam 40 ASME B16.5, potem se nanaša na prirobnico na spodnji sliki.
Če je prirobnica naročena, želi dobavitelj vedeti kakovost materiala. ASTM A105 je kovana prirobnica iz ogljikovega jekla, medtem ko je A182 kovana prirobnica iz nerjavečega jekla.
Zato mora pravilno naročilo dobavitelju vsebovati dva standarda.

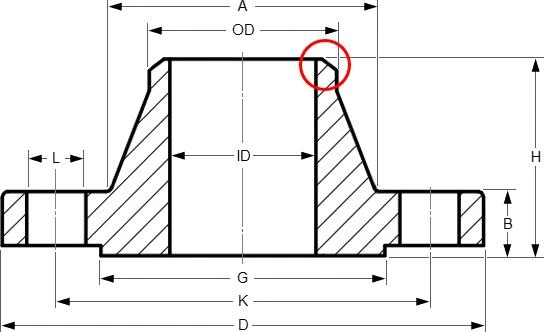

Prirobnica za varjenje vratu NPS 6, razred 150, seznam 40, ASME B16.5 / ASTM A105
A - Ø192,1|OD - Ø168,3|L - Ø22,4|ID - Ø154,1|G - Ø215,9|K - Ø241,3|D - Ø279,4|B - 25.4|H - 88.9|RF višina - 1.6
Zgornja prirobnica ima 8 lukenj za vijake in varilni rob 37,5 stopinj (rdeč krog). Vse podane mere so v milimetrih. Dvignjene površine (RF) ni treba navesti, ker je ASME B16.5 vsaka prirobnica standardno dobavljena z dvignjeno površino. Določiti je treba le drugačno zasnovo (obročasti spoj (RTJ), ploska stran (FF) itd.).
Prirobnične vijačne povezave
Prirobnična vijačna povezava je mešanica številnih kompleksnih elementov (prirobnica, vijaki, tesnila, proces, temperatura, tlak, medij). Vsi ti dejavniki so medsebojno povezani in odvisni drug od drugega za dober rezultat.
Ključnega pomena za zanesljivost prirobničnega spoja je kompetenten nadzor postopka izdelave spoja.

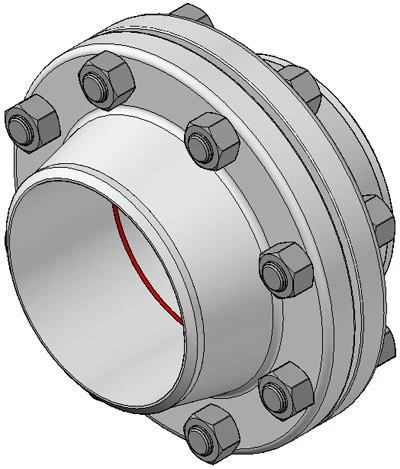

Tipična vijačna prirobnična povezava
Industrija se že pred leti zaveda pomena namestitve in montaže.
V Evropi je bil poudarek na zagotavljanju, da izdelavo spojev izvajajo usposobljeni in potrjeni strokovnjaki, kar je privedlo do izdelave TS EN 1591 del 4, evropskega tehničnega standarda. Ta standard velja za vijačne tehnike in njihove nadzornike, odgovorne inženirje, ki odstranjujejo, sestavljajo in zategujejo vijačne povezave vitalnih servisnih sistemov pod tlakom katere koli konfiguracije.
Standard zagotavlja metodologijo za usposabljanje in ocenjevanje tehnikov, ki se ukvarjajo z izdelavo in demontažo prirobničnih spojev, in ga je mogoče primerjati z zahtevami za usposabljanje varilcev, ki opravljajo delo na tlačnih posodah. Njegova objava poudarja pomen kompetentnega nadzora postopka izdelave spojev pri zagotavljanju, da bo prirobnica delovala brez puščanja.
Pritrjena prirobnična povezava lahko pušča zaradi več vzrokov, vključno s tesnilom.
Tudi ko vse zapletene soodvisne komponente prirobnične povezave z vijačnim spojem delujejo v popolni harmoniji, bo najpomembnejši dejavnik, ki določa uspeh ali neuspeh te prirobnične povezave z vijačnim spojem, monterjeva pozornost na pravilne postopke namestitve in sestavljanja. Če je izveden pravilno, bo sklop ostal brez puščanja v svoji predvideni življenjski dobi.

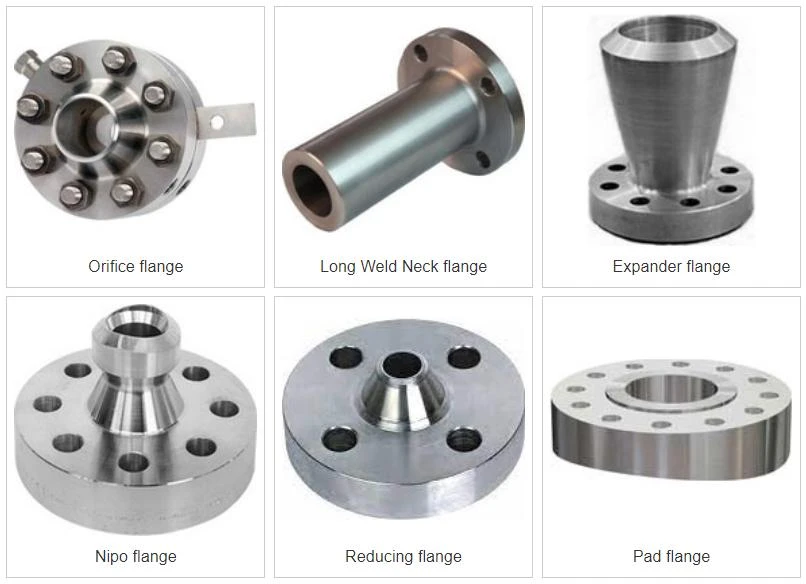

Še vedno obstajajo številne posebne prirobnice, kot so..
Kaj je priključek s prirobnico?
Prirobnični priključki se uporabljajo za povezavo dveh ali več cevi. Vsaka cev mora imeti prirobnico, ki je dvignjen greben, ki poteka okoli zunanjega oboda cevi. Z uporabo sornikov, sponk ali drugih pritrdilnih elementov monterji spojijo obe prirobnici s stiskanjem. Namesto običajnih navojnih konektorjev, varjenja ali spajkanja se lahko uporabi prirobnični priključek. Nekatere vrste prirobnic so kombinirane z varjenjem ali spajkanjem, da se naredi močnejši spoj cevi.
Različne vrste prirobničnih fitingov se med seboj razlikujejo po funkciji ali videzu. Priključki, ki se uporabljajo na izredno velikih ceveh ali plinovodih, imajo prirobnico z gladko površino in nizom vnaprej izvrtanih lukenj. Ko sta dva od teh priključkov s prirobnicami povezana skupaj, se vijaki vstavijo v luknje prirobnic, da se vzpostavi robustna in dolgotrajna povezava. Visokotlačne aplikacije lahko uporabljajo priključek s prirobnico in zoženim vratom. Ta oblika povezave običajno zahteva tako varjenje kot privijanje, da se upre ogromnemu pritisku, ki ga povzroča vsebina cevi.
Monterji, ki morajo na terenu dodati priključek s prirobnico, se lahko odločijo za priključek z navojem, ki ima notranje navoje, podobne tistim na koncih večine cevi. To monterju omogoča, da nastavek enostavno privije na cev, da jo pritrdi. Priključek z navojem delavcem olajša rezanje cevi na poljubno velikost, ki je potrebna za hitra popravila, nato pa izdelavo navojev na koncih z orodjem za navijanje cevi za namestitev prirobnice.

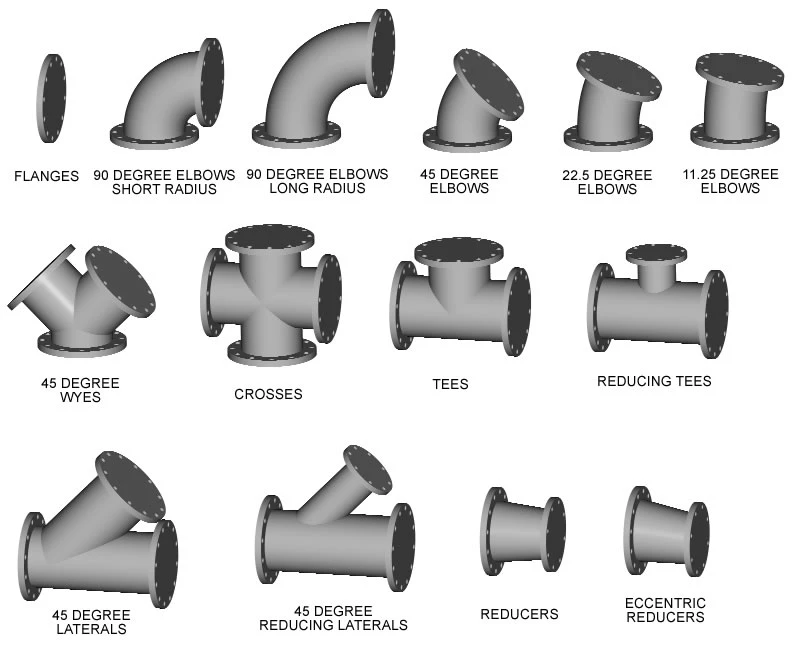

Prirobnični fitingi imajo lahko več profilov, odvisno od predvidenega namena. Za povezavo dveh cevi pod kotom imajo kolenasti priključki ukrivljeno obliko s prirobnicami na obeh koncih za bolj stabilno povezavo. Prirobnični priključek v obliki T-ja povezuje dve cevi v enem nizu s pravokotno cevjo, medtem ko priključek v obliki črke Y povezuje tri cevi, ki potekajo pod tremi koti. Nekateri priključki s prirobnico imajo lahko štirismerno ali križno konfiguracijo, ki omogoča štiri neodvisne cevi.
Številni priključki s prirobnico se uporabljajo v povezavi s posebnimi tesnili, da se prepreči puščanje na spoju dveh cevi. Ta tesnila se včasih imenujejo "o-obročki" in so izdelana iz gume ali sintetičnih materialov. Ko so prirobnični priključki izdelani z izjemno natančnimi tolerancami in je površina prirobnice zelo gladka, za preprečevanje puščanja morda ne bo potrebna uporaba tesnila. V določenih okoliščinah lahko namesto tesnilnega obroča uporabite mast ali mazivo, ki pomaga pri tesnjenju morebitnih rež med prirobnicami.
